Drehkipptische - Horizontaldrehtische - Drehständer
Zur Bedienung der Tische und Drehständer stehen wahlweise Handfernbedienungen (mit Steuerkabel), Funkfernbedienungen, zweipedalige Fußschalter, einpedalige Regelfußschalter oder Schnittstellen für die externe Ansteuerung zur Verfügung. Als Alternative befinden sich Bedientaster am Schaltschrank.
Der Schweißstrom kann bis 2.000 Ampere ausgelegt werden und wird in der Regel am Schweißstromstecker mit Bajonettverschluss abgenommen. In besonderen Anwendungsfällen werden die Planscheiben aus Edelstahl gefertigt, oder mit einem Gummibelag belegt. Zur Ausarbeitung eines Angebotes werden die spezifischen Bauteildaten benötigt.

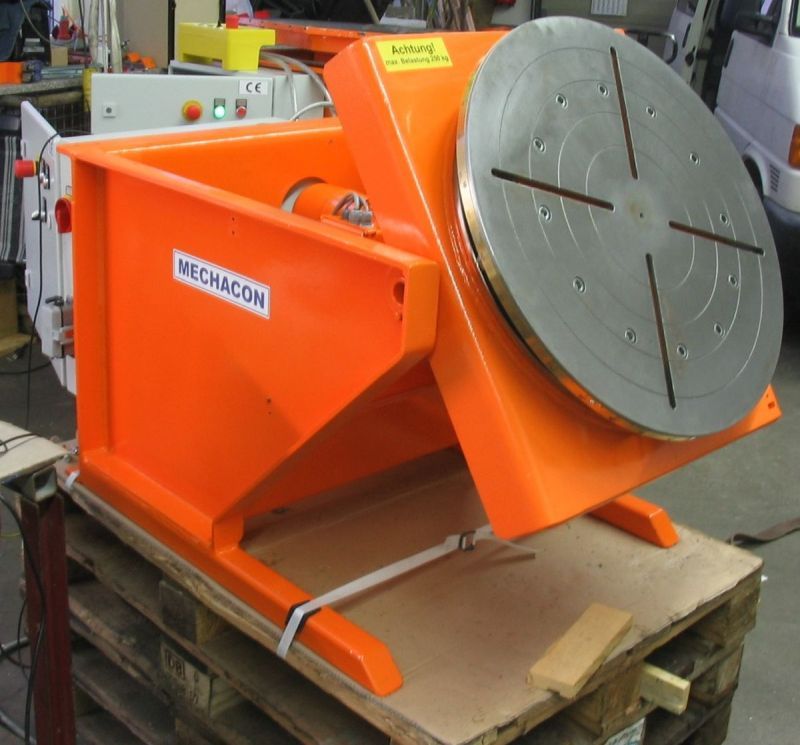

| Drehkipptisch | DK500-DK50.000 |
|---|---|
| Abm. der Planscheibe | nach Kundenwunsch |
| Drehzahl der Planscheibe | nach Kundenwunsch |
| Regelbereich, stufenlos | 1:20 – 1:200 |
| max. Bauteilgewicht | 500 kg - 50.000 kg |
| Schweißstrom | 200A - 2.000A |
| Kippen bis NL* 3.000kg | mechanisch |
| Kippen ab NL* 3.000kg | hydraulisch |
| Drehen | elektromotorisch |
| Höhenverstellbarer Drehkipptisch | DKH200-DKH50.000 |
|---|---|
| Abm. der Planscheibe | nach Kundenwunsch |
| Drehzahl der Planscheibe | nach Kundenwunsch |
| Regelbereich, stufenlos | 1:20 – 1:200 |
| max. Bauteilgewicht | 200 kg - 50.000 kg |
| Schweißstrom | 200A - 2.000A |
| Kippen bis NL* 750kg | mechanisch |
| Kippen ab NL* 750kg | hydraulisch |
| Drehen | elektromotorisch |
| Parallelhubtisch | PHT1.000-PHT5.000 |
|---|---|
| Abm. der Planscheibe | nach Kundenwunsch |
| Drehzahl der Planscheibe | nach Kundenwunsch |
| Regelbereich, stufenlos | 1:20 – 1:200 |
| max. Bauteilgewicht | 1.000 kg - 5.000 kg |
| Schweißstrom | 350A - 800A |
| Heben | hydraulisch |
| Kippen | hydraulisch |
| Drehen | elektromotorisch, stufenlos |
| Horizontaldrehtisch | HDT500 - HDT200.000 |
|---|---|
| Abm. der Planscheibe | nach Kundenwunsch |
| Drehzahl der Planscheibe | nach Kundenwunsch |
| Regelbereich, stufenlos | 1:20 – 1:200 |
| max. Bauteilgewicht | 500 kg - 200.000 kg |
| Drehständer | DS500-DS200.000 |
|---|---|
| Abm. der Planscheibe | nach Kundenwunsch |
| Drehzahl der Planscheibe | nach Kundenwunsch |
| Regelbereich, stufenlos | 1:20 – 1:200 |
| max. Bauteilgewicht | 500 kg - 200.000 kg |
| Drehen | elektromotorisch |
| Höhenverstellbare Drehständer | DSH500-DSH200.000 |
|---|---|
| Abm. der Planscheibe | nach Kundenwunsch |
| Drehzahl der Planscheibe | nach Kundenwunsch |
| Regelbereich, stufenlos | 1:20 – 1:200 |
| max. Bauteilgewicht | 500 kg - 200.000 kg |
| Heben / Senken | manuell od. elektromotorisch mittels Trapezspindel, hydraulisch mittels Hubzylinder |
| Drehen | elektromotorisch |
| Drehständer mit höhenverstellbarem Kipptisch zum Positionieren und Drehen von Rohrbögen (Rundschweißnaht) | DSHK500-DSHK5.000 |
|---|---|
| Bauteil, Rohrbogen | DN 200-800 x 1,5xD |
| Abm. der Planscheibe | nach Kundenwunsch |
| Drehzahl der Planscheibe | nach Kundenwunsch |
| Regelbereich, stufenlos | 1:20 – 1:200 |
| max. Bauteilgewicht | 500 kg - 5.000 kg |
| Heben / Senken | elektromotorisch mittels Trapezspindel |
| Kippen vor/zurück | elektromotorisch |
| Spannen des Bauteils | manuell |
