Geräteträger zum Elektroschlackeschweißen
Der Geräteträger zum Elektroschlackeschweißen ist eine in Schienen verfahrbare Anlage mit einem höhenverstellbaren Bedienstand am Ausleger. Die Anlage wird von einem Werker bedient und ist ausschließlich zum vertikalen Schweißen von zylindrischen und ebenen Stahlbauteilen mit bis zu drei Schweißköpfen konzipiert. Aufgrund des vertikalen Schweißverfahrens wird das Schmelzbad mittels einer Kühlvorrichtung gegen seitliches Austreten (Innen/Außen) geschützt.
Der Bedienstand ist fest am Ausleger montiert und verfügt über eine zweistufige elektromotorische Teleskop-Hubeinrichtung. Die Teleskop-Hubeinrichtung ermöglicht den Bedienstand unabhängig von der Position des Auslegers (auf/ab) zu verfahren.
Dieser Geräteträger zum Elektroschlackschweißen ist für min./max. Wandstärken von 50-300mm konzipiert. Die max. Schweißhöhe beträgt 4.000mm
| Geräteträger mit Bedienstand zum Elektroschlackeschweißen | GT500F-Z4.250K-X1.500Z-ZT4.200SP-Xs250-Ys100 |
|---|---|
| Masse der Anlage | ca. 9.000 kg |
| Abmessungen | Projektzeichnung anfordern! |
| Nutzlast Bedienstand | 120 kg, d.h. 1 Personen (80 kg + Material 40 kg) |

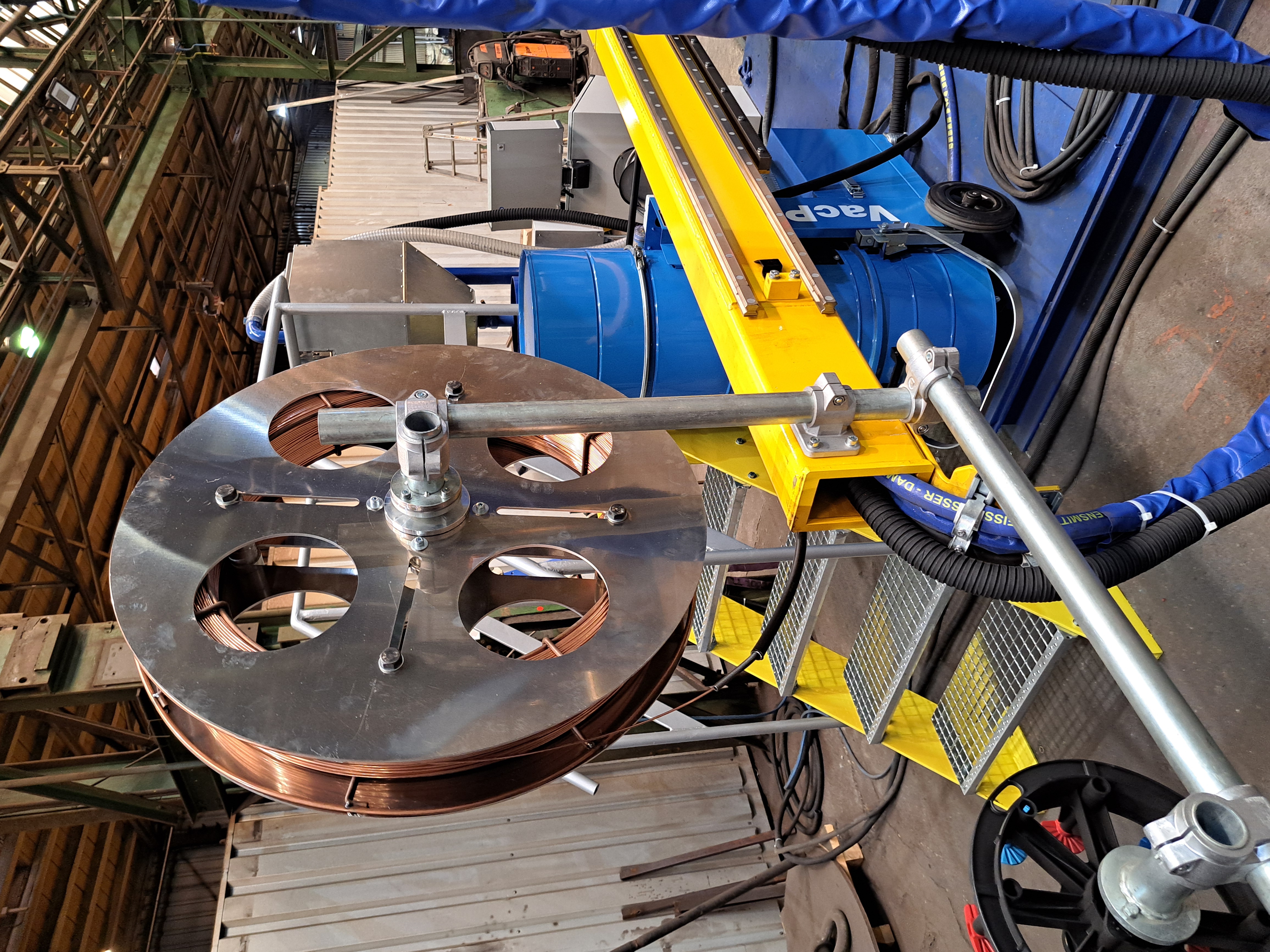

| Zuladung Unterwagen | 2.000 kg (2x Schweißdrahtrolle) |
| Fahrgeschwindigkeit, Unterwagen | ca. v=6m/min |
| Hubgeschwindigkeit, (Hubwagen + Ausleger u. Peripherie) | ca. v=10 - 1.500 mm/min, stufenlos verstellbar, Regelbereich 1:150 |
| Vorschubgeschwindigkeit, Ausleger | v=0,2-2,0m/min |
| Teleskophubgeschwindigkeit (2-stufig), kumuliert | v=0,3-3,0m/min |
| Vorschubgeschwindigkeit, E-Support | v=0,1-1,0m/min |
| Drahtvorschubgeschwindigkeit | v=0,1-1,0m/min |
| Stromversorgung | 400V/3P/N/PE/50Hz |
| Anschlussleistung | 35 kW, 63 Ampere |
| Beistellstativ | GT50F-H700-A580-XY150-D |
|---|---|
| max. Anbaugewicht | 50kg |
| Hubhöhe (Mitte Ausleger) | 600 - 1.300 mm |
| Höhenverstellung | manuell |
| Auszugsweg des Auslegers | 580 mm |
| Auszugsverstellung | manuell |
| XY-Support | X 150 mm, Y 150 mm |
| Supportverstellung | manuell |
| Drehgelenk mit Raster | entfällt |
| Brennerhalter mit Verlängerungsrohr und Klemmbügel | montiert |
| Fahrwerk | 2x Bockrolle, 2x Lenkrolle |
| Stationäres Stativ mit drehbarer Säule | GT50D-H2.500-A1.200-XY100-D |
|---|---|
| max. Anbaugewicht | 50kg |
| drehbare Säule | 4x 90° mit Rastbolzen |
| Hubhöhe (Mitte Ausleger) | 500 - 3.000 mm |
| Höhenverstellung | elektromotorisch |
| Auszugsweg des Auslegers | 1.2000 mm |
| Auszugsverstellung | manuell |
| XY-Support | X 100 mm, Y 100 mm |
| Supportverstellung | manuell |
| Drehgelenk mit Raster | montiert |
| Brennerhalter mit Verlängerungsrohr und Klemmbügel | montiert |
| Fahrwerk | entfällt |

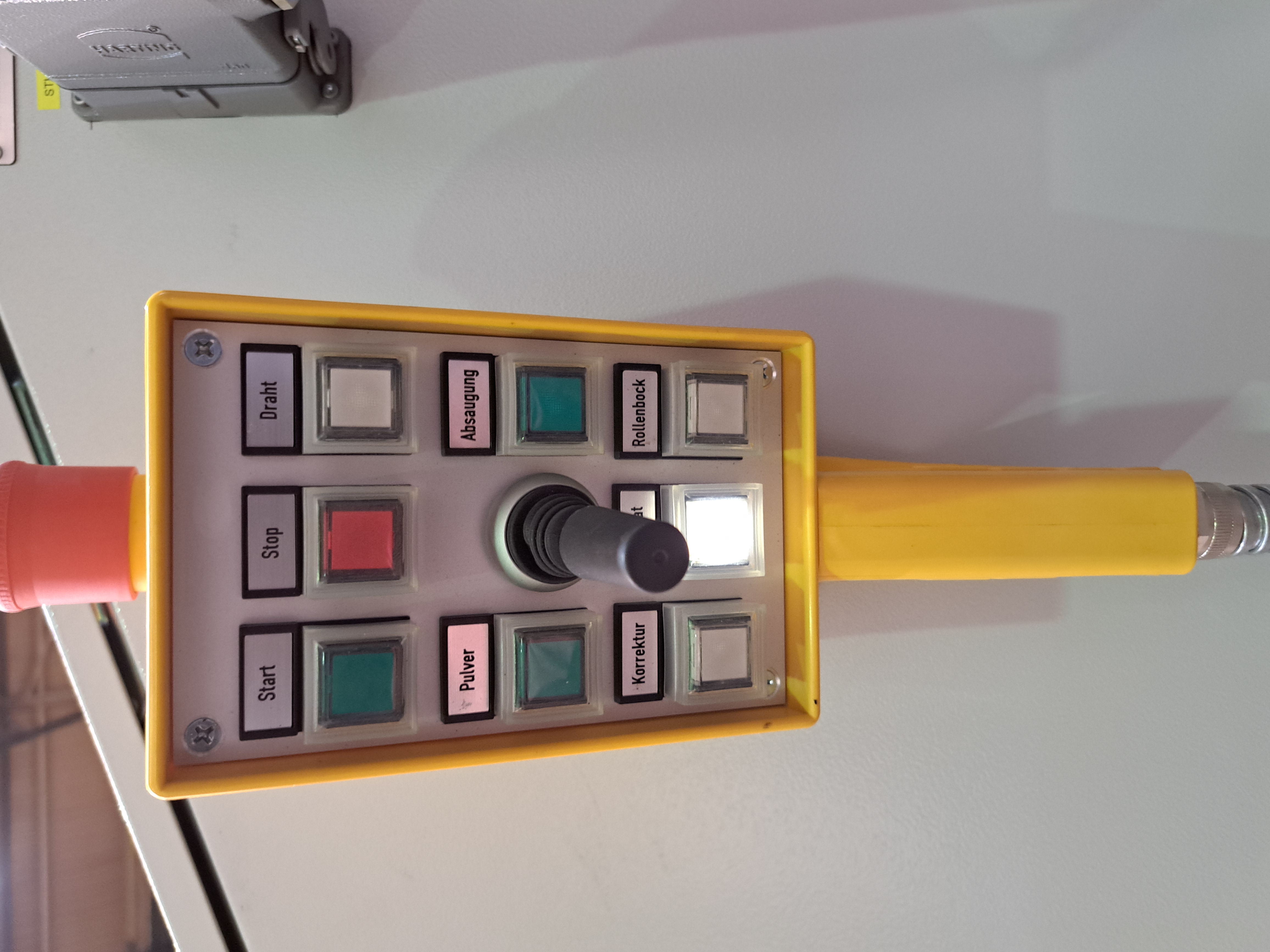

| Bediengeräte | Handfernbedienung |
| Geräteträger mit drehbarer Säule und Fahrwerk | GT200F-H2.500-X1.500-Y750 |
|---|---|
| max. Anbaugewicht | 200 kg |
| drehbare Säule | 2x 180° mit Rastbolzen |
| Hubhöhe (Mitte Ausleger) | 750 - 3.250 mm |
| Höhenverstellung | elektromotorisch |
| Auszugsweg des Auslegers | X 1.500 mm |
| Auszugsverstellung | elektromotorisch |
| Y-Support (Pinole) | Y 750 mm |
| Supportverstellung | elektromotorisch |
| Drehgelenk mit Raster | montiert |
| Steuerung | Prozessüberwachung, SPS |
| Fahrwerk | elektromotorisch |
| Bediengeräte | Handfernbedienung |
